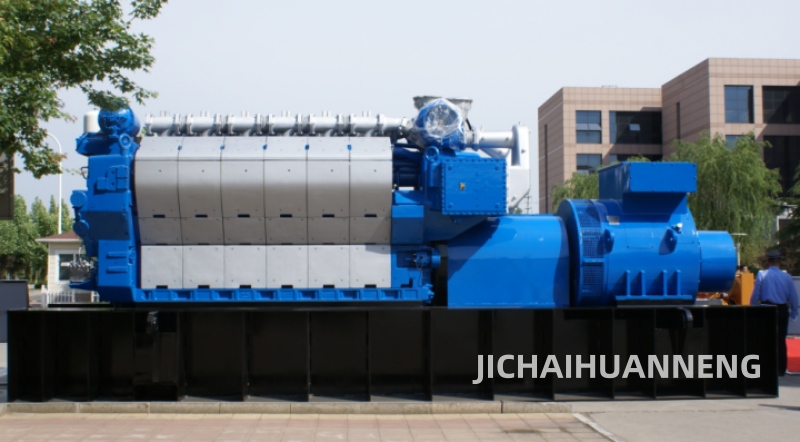

Grupo gerador a diesel de 3,5 MW

Os grupos eletrogéneos a gás natural de 3500 kW (3500GF9) são movidos por motores a diesel modelo 12V26/32 produzidos pela nossa empresa. Em conformidade com a Norma Nacional "GB2820 Especificação Geral para Grupos Geradores a Diesel de Frequência Industrial" e com referência à norma de geradores rotativos "IEC34-I", os grupos estão equipados com alternadores de elevada qualidade nacionais e internacionais e painéis de controlo de fabrico próprio, de acordo com as necessidades do cliente.

Contate agora E-mail Telefone

Detalhes do produto

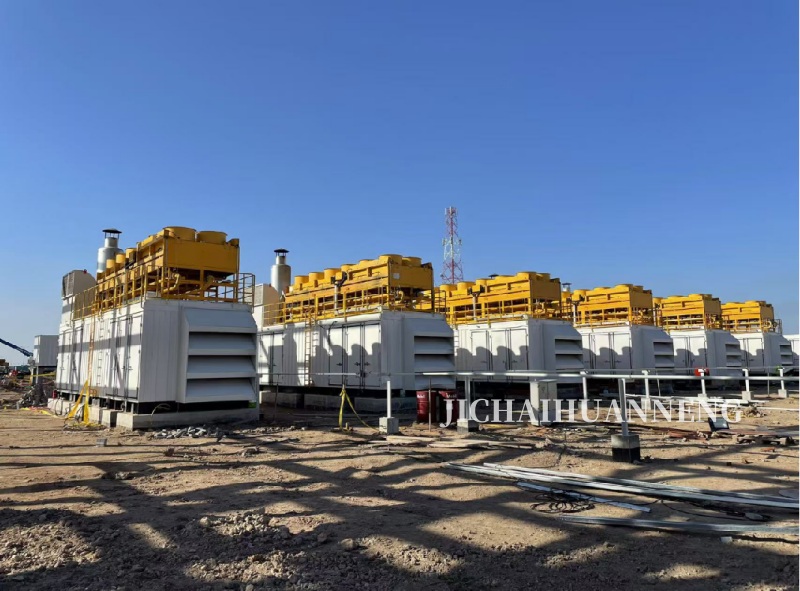

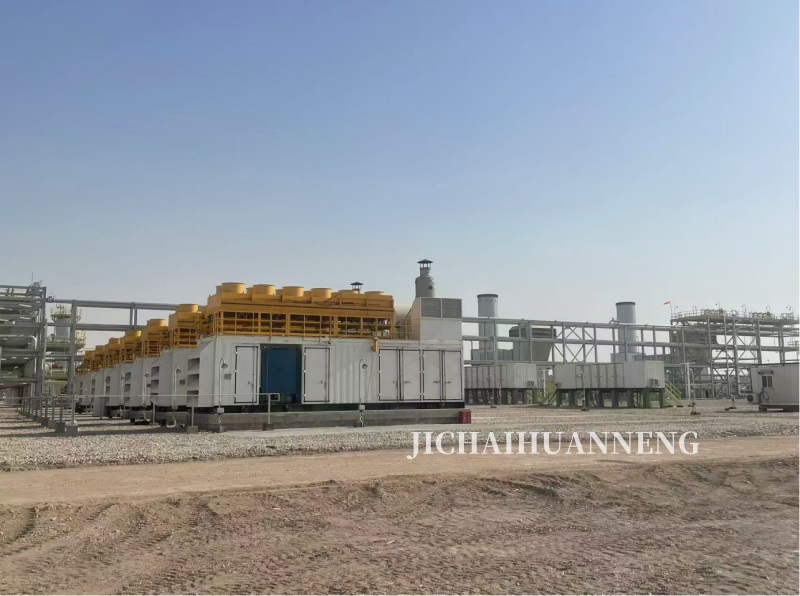

Os grupos eletrogéneos de 3500 kW podem transferir eletricidade diretamente para a carga ou ser combinados numa central elétrica com dois ou mais conjuntos. Podem ser utilizados como energia normal e de reserva em campos petrolíferos, fábricas, bases de desenvolvimento de recursos, etc.

GERADOR DIESEL

Especificação principal do gerador

Modelo de gerador	3500 gesso
Modelo de motor	12V26/32
Método de acoplamento	Acoplamento flexível
Velocidade nominal (r/min)	1000
Potência nominal (kW/kVA)	3500/4375
Tensão nominal (V)	10500
Frequência nominal (Hz)	50
Fator de potência nominal	0,8 atrasado
Regulação de tensão	Automático
Conexão de fornecimento	Trifásico 3 fios
Governador	HEINZMANN (ALEMANHA)
Modelo de controlo	Comando elétrico remoto, comando manual
Método inicial	motor de arranque pneumático
Método de arrefecimento	Sistema de refrigeração a água com radiador vertical
Dimensão geral C×B×A(mm)	8330×2930×3638
Peso líquido (kg)	62000

1.Especificação principal de dburroeeu tenho

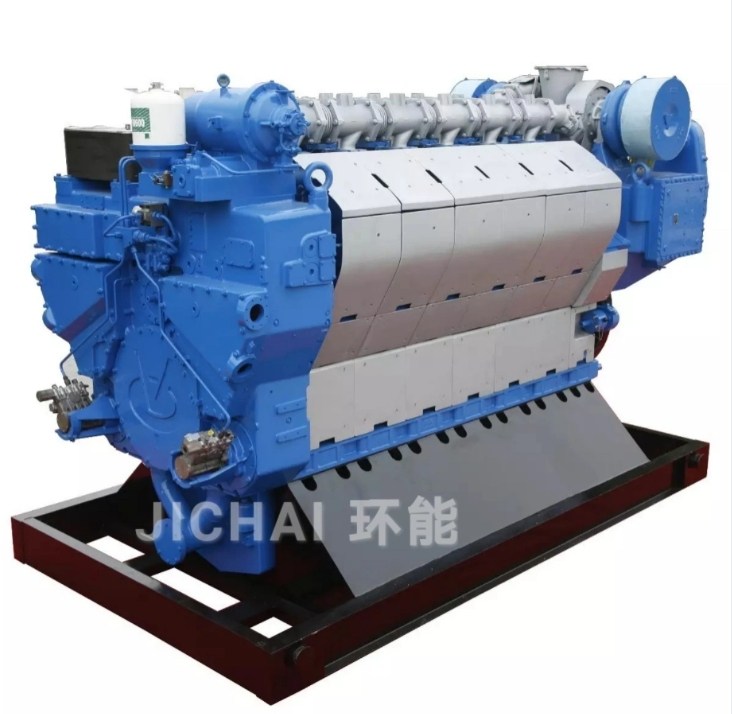

Modelo de motor	12V26/32
Potência nominal (kW)	4170
Velocidade nominal (r/min)	1000
Número e disposição dos cilindros	12 cilindros, tipo V
Tipo	Quatro tempos, refrigerado a água, turboalimentado e pós-arrefecido,
Sistema de injeção de combustível	Calha comum de alta pressão
Consumo de combustível (g/kW.h)	≤184+5%
Consumo específico de óleo (g/kW.h)	≤0,5~0,8
Furo (mm)	260
Curso (mm)	320
Velocidade de ralenti (r/min)	350
BMEP (barra)	24.5
Deslocamento total (L)	204
Taxa de compressão	16:1
Fumo (FSU)	<0,5
Sentido de rotação	Sentido anti-horário (de frente para o volante)
Método de lubrificação	Lubrificação por pressão e salpicos
Revisão(h)	≥40000
Fabricante	CNPC Jichai Power Company Limited

Nota: A potência nominal é a potência efetiva do motor à rotação nominal em condições ambientais standard, de acordo com a norma GB/T 6072 (idt ISO 3046). As condições ambientais padrão são: pressão atmosférica: 100 kPa, humidade relativa: 30%, temperatura ambiente: 25 graus Celsius. Caso contrário, a potência do motor deve ser corrigida através de conversão.

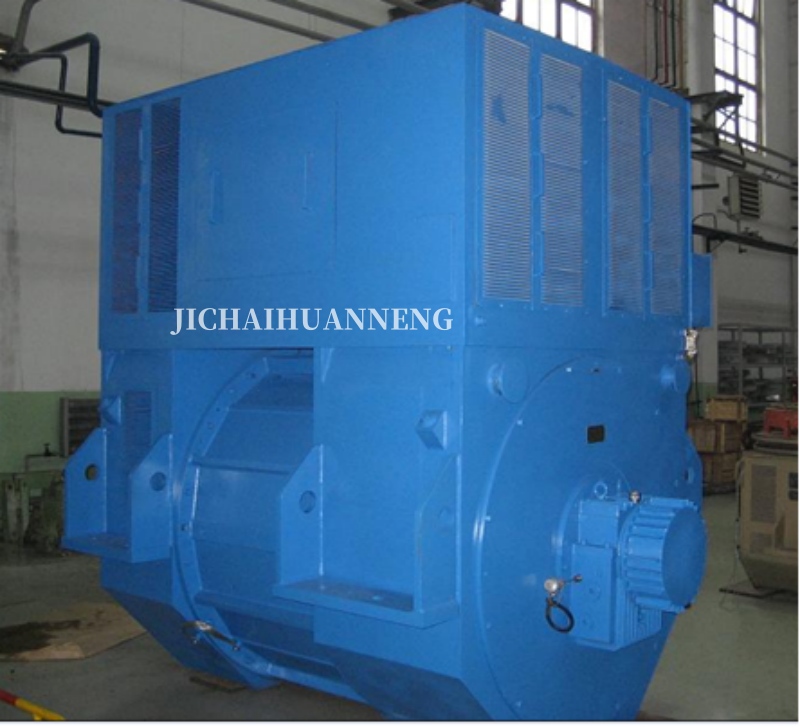

2.Especificação principal de umlternador

O alternador de alta tensão da série JFG está em conformidade com as normas GB 755, VDE 0530, GB/T 15548 e IEC 60034-1.

O alternador é composto pela máquina principal (máquina de campo rotativo com rotor cilíndrico e enrolamentos amortecedores), excitatriz (máquina de armadura rotativa) e equipamento de excitação.

O sistema de excitação adota principalmente o regulador de tensão automático digital DECS100 ou UNITROL 1000 mais avançado do mundo, produzido pela empresa BASLER ou pela empresa suíça ABB.

Ao utilizar o sistema de excitatriz auxiliar (auxiliar) de íman permanente, o gerador principal e o regulador combinam perfeitamente, o que constitui um gerador de alta qualidade e excelente desempenho, que pode formar um conjunto gerador com motor de combustão interna, motor de turbina a vapor, turbina a vapor, turbina hidráulica e acionamento por motor, e pode também ser a principal instalação ou o equipamento de reserva para centrais elétricas de navios, centrais móveis, centrais elétricas estacionárias, centrais elétricas de reserva de emergência, centrais elétricas hidroelétricas de pequena dimensão e outros sistemas de energia.

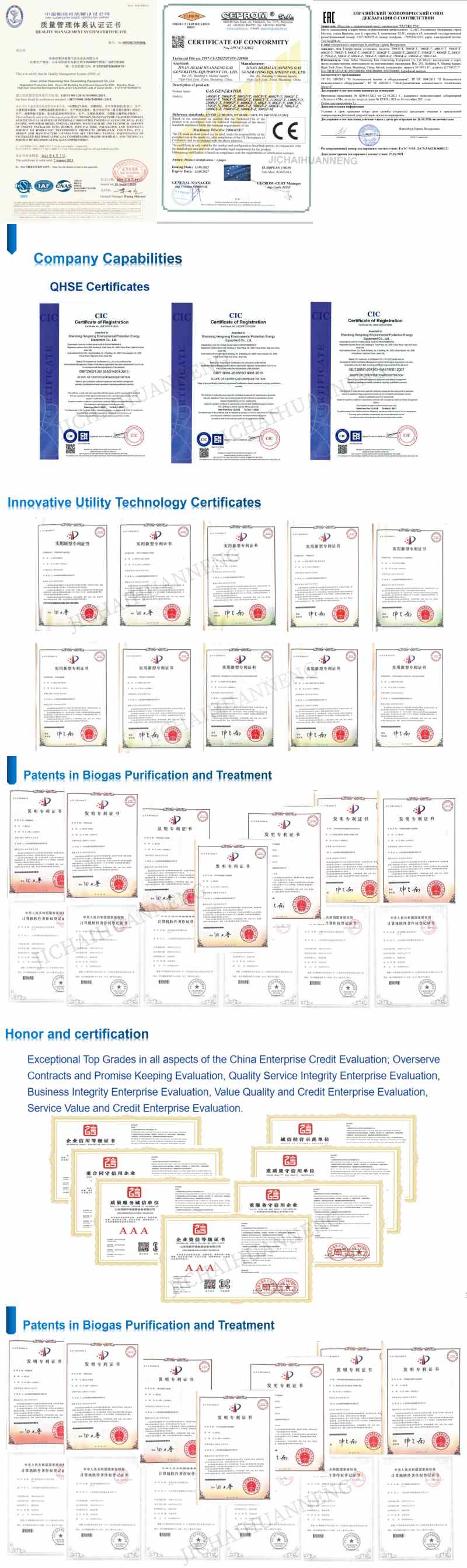

Certificação
